Dijital multimetrenin analog multimetrenin yerini alıp alamayacağının açıklaması
Hiç şüphe yok ki multimetrenin elektrikçiler için en sık kullanılan elektronik ölçüm cihazı olduğu söylenebilir. Ancak, dijital bir multimetrenin mi yoksa analog (işaretçi-tipi) bir multimetrenin mi seçileceği bir sorudur. Bazıları dijital multimetrenin yavaş yavaş analog multimetrenin yerini aldığını söylüyor ancak birçok profesyonel deneyimli elektrikçi hala analog multimetreyi kullanmaya daha alışkın. Dijital multimetre ile analog multimetre arasındaki farklar nelerdir? Hangisini kullanmak daha iyidir?

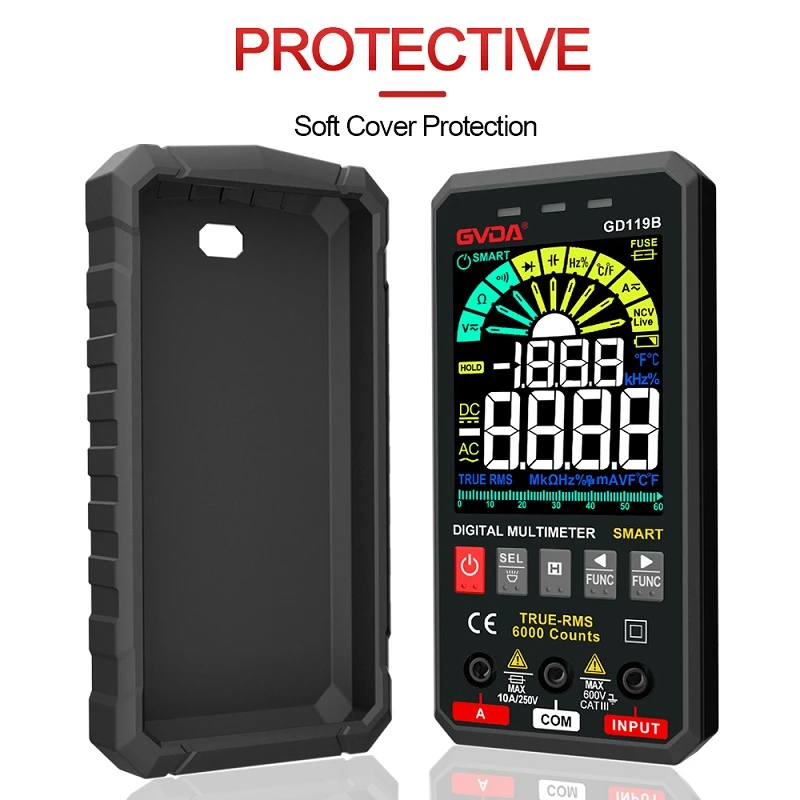

Öncelikle dijital multimetre ile analog multimetre arasındaki en büyük fark okuma ekranıdır. Dijital multimetre, verileri okurken paralaksı temel olarak ortadan kaldırabilen yüksek çözünürlüklü bir sıvı kristal ekrana sahiptir ve okuma nispeten rahat ve doğrudur. Bu bakımdan analog multimetre ile benzersizdir. Bununla birlikte, analog multimetrenin kendine özgü avantajları da vardır; yani, ölçülen nesnenin özellik değişikliklerini, işaretçinin anlık sapması yoluyla sezgisel olarak yansıtabilir.
Dijital multimetre aralıklı olarak ölçüm yaptığından ve gösterdiğinden, sürekli değişim sürecini ve ölçülen elektrik miktarının değişim eğilimini gözlemlemek uygun değildir. Örneğin, dijital multimetre, kapasitörün şarj işlemini, termistörün direnç değişimi yasasını sıcaklıkla kontrol etmek ve fotorezistörün direncinin değişim özelliklerini ışıkla gözlemlemek için kullanıldığında, analog multimetre kadar kullanışlı ve sezgisel değildir.
Çalışma prensibi açısından analog multimetre dijital multimetreden de farklıdır. Analog multimetrenin iç yapısı bir ölçüm başlığı, dirençler ve bir pil içerir. Sayaç başlığı genellikle manyetoelektrik DC mikro ampermetre kullanır. Yalnızca direnci ölçerken dahili pil kullanılır. Pilin pozitif kutbu siyah test ucuna bağlanır, böylece akım siyah test ucundan kırmızı test ucuna akar. DC akımı ölçerken, akımı şöntlemek için dişliler değiştirilerek bir şönt direnç bağlanır. Sayaç kafasının tam-ölçekli sapma akımı çok küçük olduğundan, aralığı genişletmek için bir şönt direnç kullanılır. DC voltajı ölçülürken, ölçüm cihazı kafasına seri olarak bir direnç bağlanır ve farklı aralıklar, farklı ek dirençler aracılığıyla dönüştürülür.
Dijital multimetre bir fonksiyon dönüştürücü, bir A/D dönüştürücü, bir LCD ekran (sıvı kristal ekran), bir güç kaynağı ve bir fonksiyon/aralık dönüştürme anahtarı vb.'den oluşur. A/D dönüştürücü genellikle ICL7106 ikili-integral tip A/D dönüştürücüyü kullanır. ICL7106 iki entegrasyon kullanır. Birincisi, örnekleme işlemi olarak adlandırılan giriş analog sinyali V1'in entegre edilmesidir; ikincisi ise karşılaştırma işlemi olarak adlandırılan referans gerilimi -VEF'nin entegre edilmesidir. İki entegrasyon sürecini saymak, bunları dijital niceliklere dönüştürmek ve dijital biçimde görüntülemek için bir ikili sayaç kullanılır. AC voltajı, akımı, direnci, kapasitansı, diyotun ileri voltaj düşüşünü, transistörün amplifikasyon faktörünü ve diğer elektriksel büyüklükleri ölçerken, ölçülen elektriksel büyüklükleri DC voltaj sinyallerine dönüştürmek için ilgili dönüştürücüler eklenmelidir.
