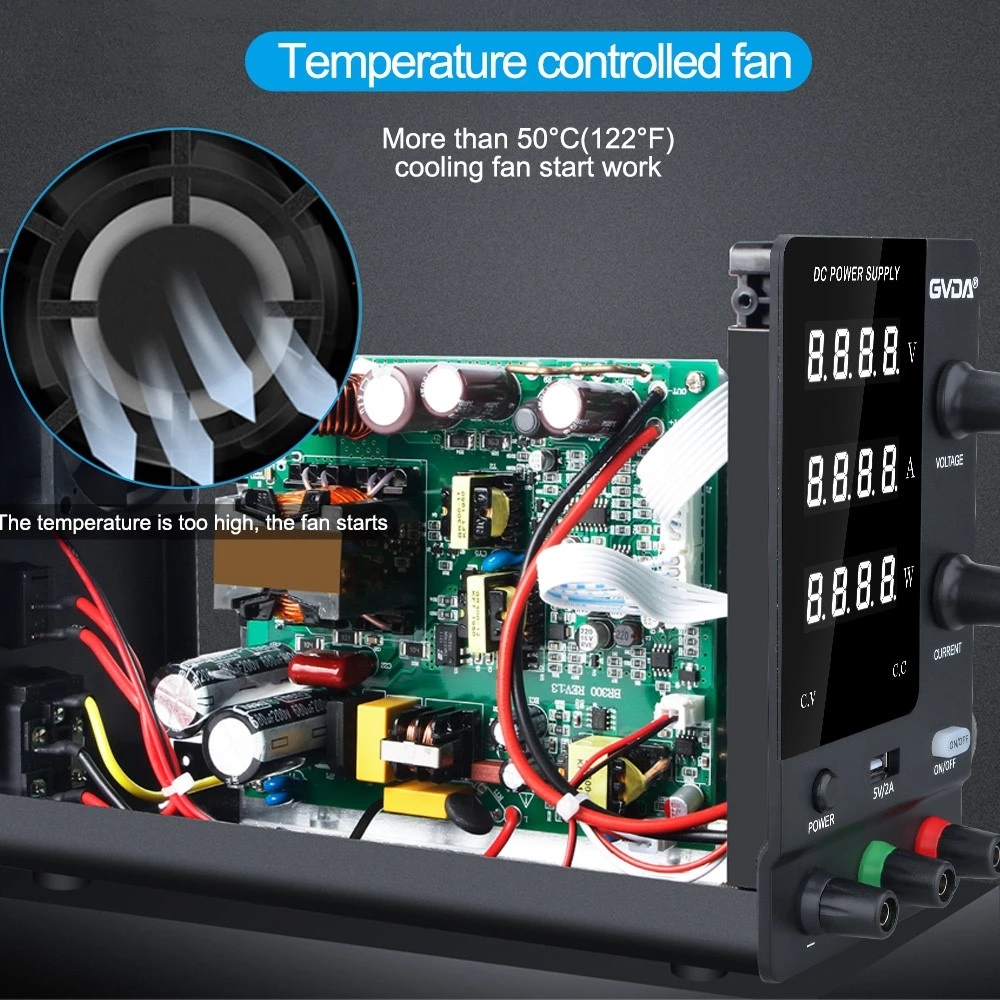

Diany Elektromanyetik Uyumluluk Çözümü
Elektromanyetik uyumluluğun üç unsuru açısından bakıldığında, anahtarlamalı güç kaynaklarının elektromanyetik uyumluluğu sorununu çözmek için üç yönden başlayabiliriz: ilk olarak, parazit kaynağı tarafından üretilen parazit sinyalini azaltmak; ikincisi, parazit sinyalinin yayılma yolunu kesin; üçüncüsü, taciz edilen vücudun taciz önleme yeteneğini geliştirin. Anahtarlamalı güç kaynağının dahili uyumluluğunu çözerken, maliyet-fayda oranına ve uygulama kolaylığına bağlı olarak yukarıdaki üç yöntem kapsamlı bir şekilde kullanılabilir. Bu nedenle, anahtarlamalı güç kaynakları tarafından üretilen güç hattı harmonik akımları, güç hattı iletim bozuklukları ve elektromanyetik alan radyasyon bozuklukları gibi dış parazitler yalnızca bozulma kaynağı azaltılarak çözülebilir. Bir yandan, giriş/çıkış filtre devresinin tasarımını geliştirebilir, APFC devresinin performansını artırabilir, anahtar tüpü, doğrultucu ve serbest diyotun voltaj ve akım değişim oranını azaltabilir ve çeşitli yumuşak anahtarlama devre topolojilerini benimseyebilir. ve kontrol yöntemleri vb.; Diğer yandan, kasanın koruma etkisini güçlendirin, kasanın boşluk sızıntısını iyileştirin ve iyi bir topraklama işlemi gerçekleştirin. Harici parazit önleme özellikleri (aşırı gerilimler ve yıldırım çarpmaları gibi) için, AC giriş ve DC çıkış bağlantı noktalarının yıldırımdan korunma özellikleri optimize edilmelidir. Genellikle, 1.2/50μs açık devre voltajı ve 8/20μs kısa devre akımının birleşik yıldırım çarpması dalga formu için, küçük enerji nedeniyle genellikle çinko oksit varistörler ve gaz kare elektrik tüpleri birleştirilerek çözülür. Elektrostatik deşarj için, genellikle iletişim bağlantı noktasının ve kontrol bağlantı noktasının küçük sinyal devresinde, TVS tüpü ve karşılık gelen topraklama korumasını kullanın, küçük sinyal devresi ile kasa vb. statik rahatsızlık Hızlı geçici sinyal, geniş bir frekans spektrumu içerir ve ortak mod şeklinde kontrol devresine geçmesi kolaydır. Anti-statik ile aynı yöntem, ortak mod endüktansının dağıtılmış kapasitansını azaltmak ve bağışıklığı iyileştirmek için giriş devresinin (artı Ortak mod kapasitörleri veya ekleme kayıplı ferrit çekirdekler, vb.) ortak mod sinyal filtrelemesini güçlendirmek için kullanılır. sistemin.
Anahtarlama güç kaynağının iç parazitini azaltmak, kendi elektromanyetik uyumluluğunu gerçekleştirmek ve anahtarlama güç kaynağının kararlılığını ve güvenilirliğini artırmak için aşağıdaki yönlerden başlamalıyız: ①Dijital devrenin ve PCB'nin doğru şekilde bölünmesine dikkat edin modül devresinin kablolaması; ②Dijital devre ve analog devre güç kaynağının ayrılması; ③Dijital devrelerin ve analog devrelerin tek noktalı topraklaması, yüksek akım devrelerinin ve düşük akım devrelerinin, özellikle akım ve gerilim örnekleme devrelerinin tek noktalı topraklaması, ortak direnç bozulmalarını azaltmak ve topraklama halkalarının etkisini azaltmak için. Kablolama yaparken dikkat edin Bitişik hatlar arasındaki boşluk ve sinyalin doğası karışmayı önleyebilir, çıkış doğrultucu devresi, serbest diyot devresi ve branşman filtre devresi tarafından çevrelenen alanı azaltabilir, transformatörün sızıntısını ve dağıtılmış kapasitansı azaltabilir. filtre indüktörü ve yüksek rezonans frekanslı filtre kapasitörleri vb. kullanın.
