DC anahtarlamalı güç kaynağının dahili bileşenleri için çeşitli koruma devrelerinin tasarımı

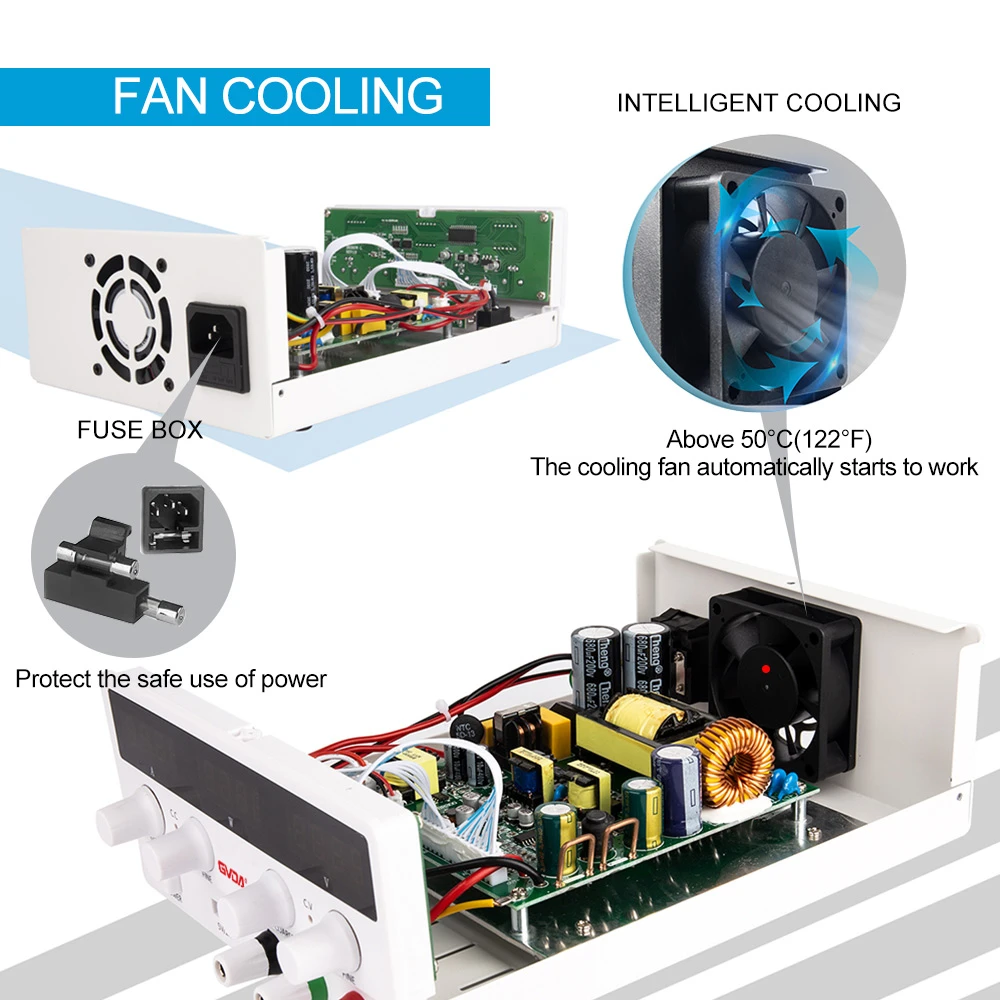

DC Anahtarlamalı Güç Kaynağının Korunması
DC anahtarlamalı güç kaynaklarının özelliklerini ve gerçek elektrik koşullarını temel alarak, DC anahtarlamalı güç kaynaklarının zorlu ortamlarda ve ani arızalarda emniyetli ve güvenilir çalışmasını sağlamak için bu makale, farklı durumlara göre çeşitli koruma devreleri tasarlar.
Aşırı akım koruma devresi
DC anahtarlamalı güç kaynağı devresinde, devre kısa devre olduğunda veya akım arttığında düzenleme tüpünün yanmasını önlemek için. Temel yöntem, çıkış akımı belirli bir değeri aştığında, düzenleme tüpünün ters polarma durumunda olması, böylece devre akımını kesmesi ve otomatik olarak kesmesidir. Şekil 1'de gösterildiği gibi, aşırı akım koruma devresi bir transistör BG2 ve voltaj bölücü dirençler R4 ve R5'ten oluşur. Devre normal çalışırken, R4 ve R5 tarafından uygulanan voltaj, BG2'nin baz potansiyelinin emitör potansiyelinden daha yüksek olmasına neden olur ve emitör bağlantısı ters voltaja maruz kalır. Yani BG2 kapalı durumdadır (açık devreye eşdeğerdir), bunun voltaj regülatör devresi üzerinde hiçbir etkisi yoktur. Devre kısa devre olduğunda çıkış voltajı sıfırdır ve BG2'nin vericisi toprağa eşdeğerdir. BG2, doymuş bir iletken durumdadır (kısa devreye eşdeğer), bu da BG1 düzenleme borusunun tabanını ve vericisini kısa devreye yakın ve kesme durumunda yapar, devre akımını keser ve koruma amacına ulaşır .
Aşırı gerilim koruma devresi
DC anahtarlamalı güç kaynaklarındaki anahtarlama regülatörlerinin aşırı voltaj koruması, giriş aşırı voltaj korumasını ve çıkış aşırı voltaj korumasını içerir. Anahtarlama regülatöründe kullanılan regüle edilmemiş DC güç kaynağının (aküler ve redresörler gibi) voltajı çok yüksekse, anahtarlama regülatörünün arızalanmasına ve hatta dahili bileşenlerin zarar görmesine neden olacaktır. Bu nedenle güç kaynaklarının anahtarlanmasında giriş aşırı gerilim koruma devrelerinin kullanılması gerekmektedir. Şekil 3, bir transistör ve bir röleden oluşan bir koruma devresini göstermektedir. Bu devrede, giriş DC güç kaynağının voltajı, voltaj regülatör diyotunun arıza voltaj değerinden yüksek olduğunda, voltaj regülatör diyotu bozulur ve R direnci üzerinden bir akım akarak transistör T'nin iletilmesine ve T transistörünün iletilmesine neden olur. Çalıştırmak için röle. Normalde kapalı olan kontak açılarak girişi keser. Giriş güç kaynağının polarite koruma devresi, bir polarite koruma ayrımcılığı ve aşırı gerilim koruma devresi oluşturmak için giriş aşırı gerilim koruması ile birleştirilebilir.
Yumuşak başlangıç koruma devresi
Anahtarlamalı regülatör güç kaynağının devresi nispeten karmaşıktır ve anahtarlamalı regülatörün giriş terminali genellikle küçük endüktanslı ve büyük kapasitanslı bir giriş filtresine bağlanır. Başlatma anında, filtreleme kapasitörü normal giriş akımının birkaç katı olabilen büyük bir dalgalanma akımına maruz kalacaktır. Bu kadar büyük bir dalgalanma akımı, sıradan güç anahtarlarının veya rölelerinin kontaklarını eritecek ve giriş sigortasının erimesine neden olacaktır. Ayrıca aşırı akımlar kapasitörlere zarar verebilir, ömrünü kısaltabilir ve erken hasara neden olabilir. Bu nedenle devreye alma sırasında kondansatörü şarj etmek için akım sınırlama direnci bağlanmalıdır. Akım sınırlama direncinin çok fazla güç tüketmesini ve anahtarlama regülatörünün normal çalışmasını etkilemesini önlemek için, geçici güç açıldıktan sonra otomatik olarak kısa devre yapmak için bir röle kullanılır, böylece DC güç kaynağı doğrudan güç sağlar. anahtarlama regülatörüne. Bu devreye DC anahtarlamalı güç kaynağının "yumuşak başlatma" devresi denir.
