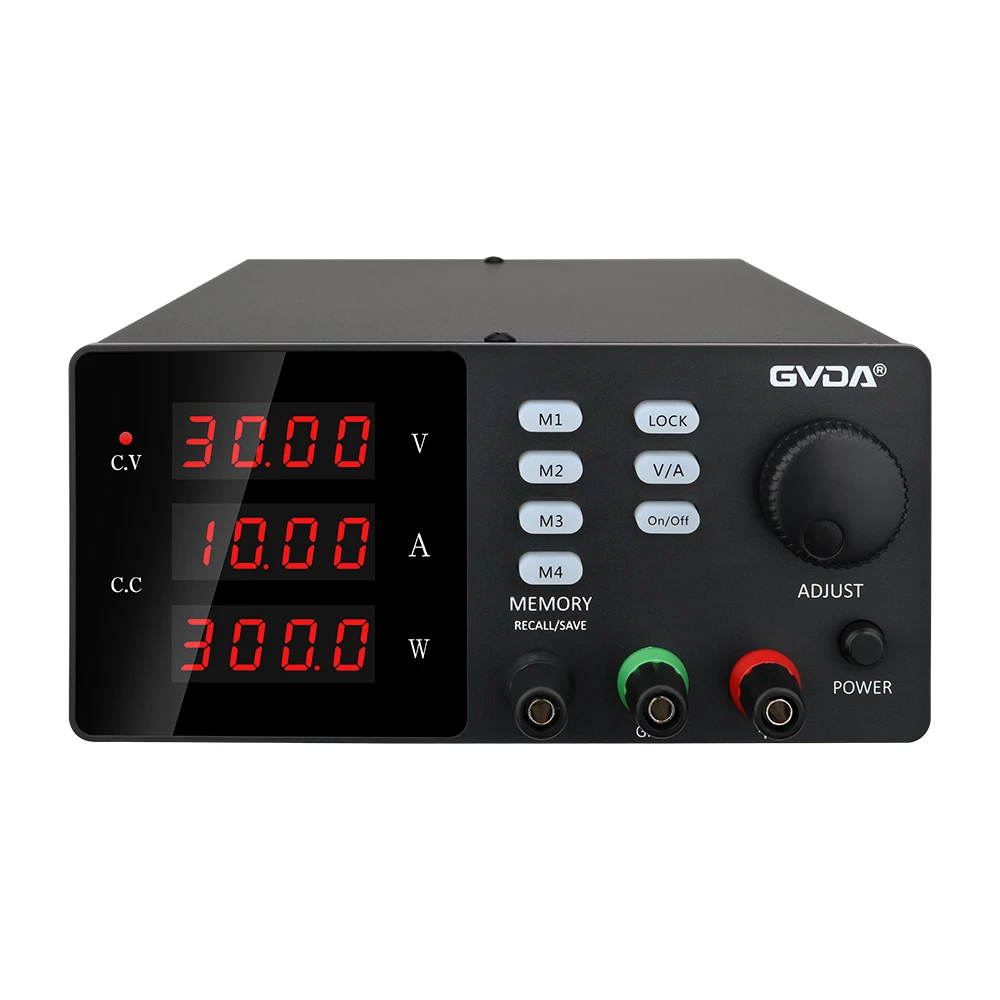

Doğrusal güç kaynaklarının ve değiştirme güç kaynaklarının ilkelerinin karşılaştırılması
Doğrusal bir güç kaynağı önce AC gücünü bir transformatörden dönüştürür ve daha sonra kararsız bir DC voltajı elde etmek için bir doğrultucu devresinden düzeltilir ve filtreler. Yüksek hassasiyetli DC voltajı elde etmek için, çıkış voltajı voltaj geri bildirimi yoluyla ayarlanmalıdır. Ana performans açısından, bu güç kaynağı teknolojisi çok olgundur, yüksek stabilite elde edebilir, çok küçük dalgalanmaya sahiptir ve güç kaynaklarını değiştirmenin parazitine ve gürültüsüne sahip değildir. Voltaj geri besleme devresi, düzenleme tüpünde belirli bir voltaj düşüşü ile doğrusal bir durumda çalışır. Büyük bir çalışma akımı çıktığında, düzenleyici tüpün güç tüketimi çok yüksektir, bu da düşük dönüşüm verimliliğine neden olur.
Doğrusal güç kaynağı, doğrusal bölgede çalışan voltaj regülasyonu için kullanılan bir tüpü ifade eder. Buna karşılık, anahtar modu güç kaynağı, doygunluk ve kesme bölgelerindeki voltaj regülasyonu için kullanılan transistörlerin, yani anahtarlama durumunda çalışmasını ifade eder.
Doğrusal bir güç kaynağı genellikle çıkış voltajını örnekler ve referans voltajı ile bir karşılaştırma voltaj amplifikatörüne gönderir. Bu voltaj amplifikatörünün çıkışı, regülatörü kontrol etmek için bir voltaj regülatörünün girişi olarak kullanılır, böylece bağlantı voltajı giriş ile değişir ve böylece çıkış voltajını ayarlar. Ancak anahtarlama gücü kaynağı, düzenleme tüpünün açık ve kapalı süresini, yani görev döngüsünü ayarlayarak çıkış voltajını değiştirir.
Doğrusal bir güç kaynağında voltaj regülasyonu için kullanılan tüp doğrusal bölgede çalışır. Buna karşılık, anahtar modu güç kaynağı, doygunluk ve kesme bölgelerindeki voltaj regülasyonu için kullanılan transistörlerin, yani anahtarlama durumunda çalışmasını ifade eder.
Doğrusal bir güç kaynağı genellikle çıkış voltajını örnekler ve referans voltajı ile bir karşılaştırma voltaj amplifikatörüne gönderir. Bu voltaj amplifikatörünün çıkışı, regülatörü kontrol etmek için bir voltaj regülatörünün girişi olarak kullanılır, böylece bağlantı voltajı giriş ile değişir ve böylece çıkış voltajını ayarlar. Ancak anahtarlama gücü kaynağı, düzenleme tüpünün açık ve kapalı süresini, yani görev döngüsünü ayarlayarak çıkış voltajını değiştirir. 2, doğrusal güç kaynağı prensibi: Doğrusal güç kaynağı esas olarak güç frekansı transformatörü, çıkış doğrultucu filtresi, kontrol devresi, koruma devresi, vb. Yüksek hassasiyetli DC voltajı elde etmek için, çıkış voltajı voltaj geri bildirimi yoluyla ayarlanmalıdır. Bu güç kaynağı teknolojisi çok olgundur ve minimal dalgalanma ve güç kaynaklarını değiştiren parazit veya gürültü ile yüksek stabilite elde edebilir. Ancak dezavantajı, büyük ve hacimli bir transformatör gerektirmesi ve gerekli filtreleme kapasitörlerinin hacmi ve ağırlığı da oldukça büyüktür. Ek olarak, voltaj geri besleme devresi doğrusal bir durumda çalışır ve ayar tüpünde belirli bir voltaj düşüşü vardır. Büyük bir çalışma akımını çıkarırken, ayar tüpünün güç tüketimi çok yüksektir, dönüşüm verimliliği düşüktür ve büyük bir ısı lavabosu kurulmalıdır. Bu tür güç kaynağı bilgisayarların ve diğer cihazların ihtiyaçları için uygun değildir ve yavaş yavaş Switch modu güç kaynakları ile değiştirilecektir. 3, Anahtarlama Güç Kaynağının Karşılaştırılması: Anahtarlama Güç kaynağı esas olarak giriş ızgarası filtresi, giriş doğrultucu filtresi, inverter, çıkış doğrultucu filtresi, kontrol devresi ve koruma devresini içerir.
