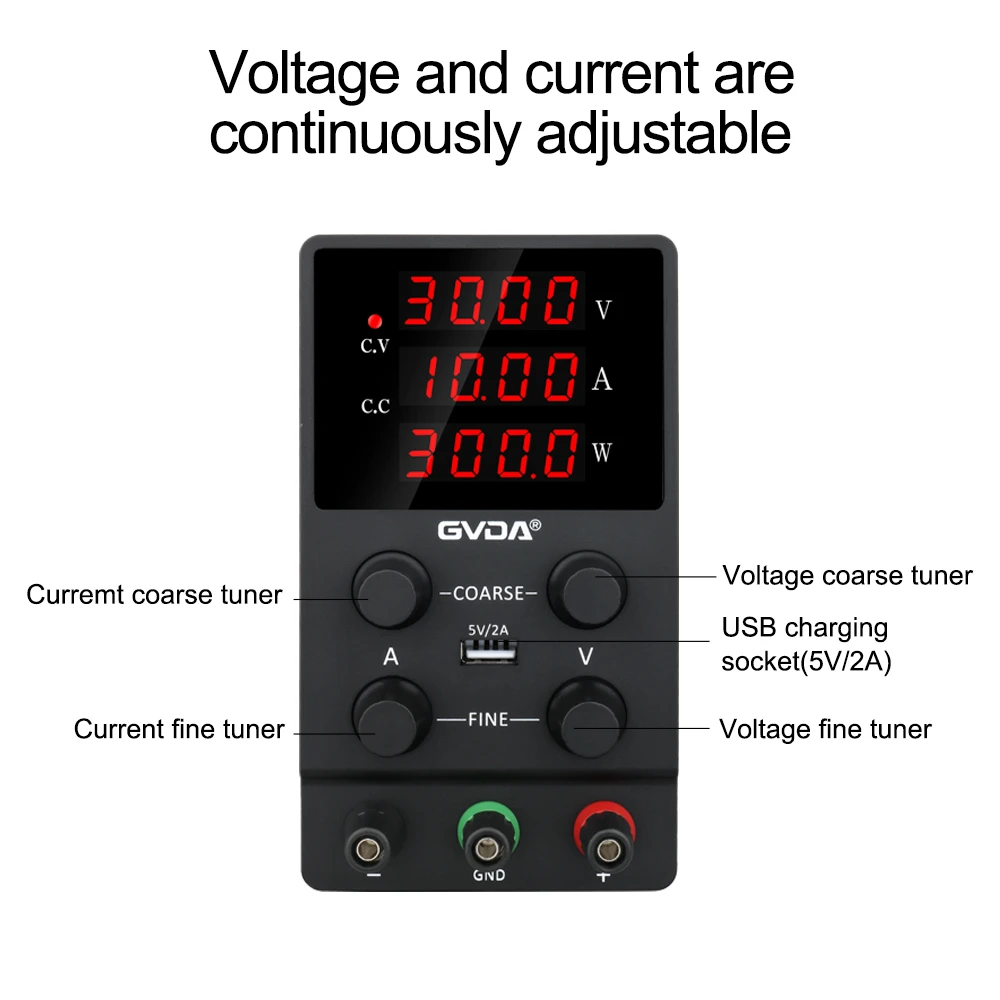

DC regüleli güç kaynağının sınıflandırılması ve özellikleri
DC regüle güç kaynağı, alışkanlığa göre kimyasal güç kaynağı, lineer regüle güç kaynağı ve anahtarlama regüle güç kaynağı olarak ayrılabilir. Bu tür güç kaynaklarını aşağıda ayrıntılı olarak tanıtacağız.
kimyasal güç
Genellikle kullandığımız kuru piller, kurşun-asit piller, nikel-kadmiyum, nikel-metal hidrit ve lityum-iyon piller, her biri kendi avantaj ve dezavantajlarına sahip olan kimyasal güç kaynaklarıdır. Bilim ve teknolojinin gelişmesiyle birlikte akıllı piller üretilmiş; Amerikalı araştırmacılar, şarj edilebilir pil malzemeleri açısından, ucuz, kompakt, uzun deşarj süresi üretmek ve birden fazla şarjdan sonra pil ömrünü korumak için kullanılabilen bir tür manganez iyodür keşfettiler. İyi performansa sahip çevre dostu şarj edilebilir pil.
Doğrusal DC Güç Kaynağı (LPS)
Doğrusal DC tarafından düzenlenen güç kaynağı, düzenleyici tüpün doğrusal bir durumda çalıştığı DC tarafından düzenlenen güç kaynağını ifade eder. Lineer DC regüleli güç kaynağı temel olarak güç frekans trafosu, çıkış düzeltme filtresi, kontrol devresi, koruma devresi vb. içerir.
Doğrusal DC regüleli güç kaynağı, önce AC gücünü bir transformatör aracılığıyla dönüştürmek ve ardından kararsız bir DC voltajı elde etmek için bir doğrultucu devre aracılığıyla doğrultmak ve filtrelemek içindir. Yüksek hassasiyetli bir DC voltajı elde etmek için, çıkış voltajı, yüksek derecede stabilite sağlayabilen voltaj geri beslemesi ile ayarlanmalıdır. , dalgalanma da çok küçüktür ve anahtarlamalı düzenlenmiş güç kaynaklarının sahip olduğu parazit ve gürültü yoktur. Ancak dezavantajı, çok büyük ve ağır bir transformatör gerektirmesi ve gerekli filtre kondansatörünün hacminin ve ağırlığının da oldukça büyük olması ve voltaj geri besleme devresinin doğrusal bir durumda çalışması ve üzerinde belirli bir voltaj düşüşü olmasıdır. ayar tüpü ve çıkış nispeten büyüktür. Şu anda, ayar tüpünün güç tüketimi çok büyük, dönüşüm verimliliği düşük ve büyük bir ısı emici takılmalıdır.
Anahtarlamalı DC Stabilize Güç Kaynağı
Anahtarlamalı DC regüleli güç kaynağı, kararlı bir çıkış voltajı sağlamak için transistörlerin açılıp kapanmasının zaman oranını kontrol etmek için modern güç elektroniği teknolojisini kullanan bir güç kaynağıdır. Devre formları esas olarak tek uçlu geri dönüş, tek uçlu ileri, yarım köprü, itme-çekme ve tam köprü içerir. Temel anahtar tipi DC regüleli güç kaynağı temel olarak giriş ızgara filtresi, giriş düzeltme filtresi, invertör, çıkış düzeltme filtresi, kontrol devresi ve koruma devresini içerir.
Anahtarlamalı DC regüleli güç kaynağının avantajları küçük boyutlu, hafif, kararlı ve güvenilirdir. Dezavantaj Lineer DC regüleli güç kaynağı ile karşılaştırıldığında dalgalanma daha büyüktür (genellikle yüzde 1 V PP'den küçük veya buna eşittir). Aşağıdaki kategoriler birkaç tanıtıyor
Anahtarlamalı DC kontrollü güç kaynağı:
AC/DC güç kaynağı Bu tür güç kaynağı aynı zamanda birincil güç kaynağı olarak da adlandırılır. Güç şebekesinden enerji alır ve DC/DC dönüştürücü tarafından çıkış ucunda bir veya daha fazla sabit DC gerilimi elde etmek için kullanılan yüksek gerilim doğrultma ve filtreleme yoluyla bir DC yüksek gerilimi elde eder. Güç birkaç watt arasında değişir ~ Farklı durumlarda kullanılan birkaç kilovatlık ürünler vardır.
DC/DC güç kaynağı, iletişim sisteminde ikincil güç kaynağı olarak da adlandırılır. Bir birincil güç kaynağı veya bir DC pil takımı tarafından sağlanan bir DC giriş voltajıdır ve DC/DC dönüşümünden sonra çıkış terminalinde bir veya birkaç DC voltajı elde edilir.
İletişim güç kaynağı İletişim güç kaynağı aslında bir DC/DC dönüştürücü güç kaynağıdır, ancak genellikle DC-48V veya -24V ile güç sağlar ve dönüştürmek için DC güç kaynağı yedeği olarak bir yedek pil kullanır. DC besleme voltajını bir devre çalışma voltajına dönüştürür. Genel olarak, üç türe ayrılır: merkezi güç kaynağı, katmanlı güç kaynağı ve tek kartlı güç kaynağı. Tek kartlı güç kaynağının güvenilirliği en yüksektir.
Radyo gücü Radyo güç girişi AC220V/110V, çıkış DC13.8V, güç istasyonun gücüne bağlıdır. Radyo istasyonunun AC şebekesinin elektrik kesintisinden etkilenmesini önlemek için, yedek olarak bir pil takımı gereklidir, bu nedenle bu tür bir güç kaynağı yalnızca 13,8 V DC voltajı vermekle kalmaz, aynı zamanda otomatik dönüştürme işlevine de sahiptir. pil şarjı için.
Bilim ve teknolojinin hızlı gelişimi ile modüler güç kaynağı, güç kaynağı güvenilirliği, kapasitesi ve hacim oranı için daha yüksek gereksinimlere sahiptir. Modüler güç kaynağı üstünlüğünü her geçen gün daha fazla gösteriyor. Yüksek çalışma frekansına, küçük boyuta, yüksek güvenilirliğe sahiptir ve kurulumu ve birleştirilmesi kolaydır. Genişleme, bu nedenle giderek daha yaygın olarak kullanılmaktadır.
