Yakınlık anahtarları multimetre ile ölçülebilir mi? Yakınlık anahtarları multimetre ile ölçülebilir mi?
Yakınlık anahtarı bir multimetre ile ölçülebilir; ölçümü de çok basit, onu bir anahtar gibi düşünün.
Şimdi bu yakınlık anahtarının ne olduğunu anlayalım.
Yakınlık anahtarı, adından da anlaşılacağı gibi, bir anahtarın işlevine "yakındır". Yakınlık anahtarı konum anahtarına atfedilmelidir ve ortak seyahat anahtarımızın en büyük farkı, yakınlık anahtarının ölçüm nesnesine dokunamaması, konum ölçüm işini tamamlayabilmenizdir.
Kısacası yakınlık anahtarının özü hala bir anahtardır, sadece bu anahtarın çalışma prensibi farklıdır ve piyasadaki yaygın yakınlık anahtarları kabaca aşağıdaki kategorilere ayrılır:
Fotoelektrik yakınlık anahtarı: Işığın yansıması yoluyla, yayılan ışığı engelleyen bir engel olduğunda cihaz bir açma veya kapama sinyali üretecektir.
Hall tipi yakınlık anahtarı: Hall kelimesini çok iyi bilmiyor olabiliriz, aslında Hall bir devre şeklidir, manyetik maddelere karşı daha hassastır, manyetik nesnelerin algılanması devrede değişiklik yaratamaz ve daha sonra dönüşüm devresi aracılığıyla, açma veya kapatma sinyaline verilen yanıtın çıktısı:
Kapasitif yakınlık anahtarı: söz konusu kapasitif, bir dielektrik sabitini anlamalıyız, bir nesne geçtiğinde plaka arasındaki iki kutbun kapasitansı değiştiğinde, dielektrik sabiti değişecek, böylece bir sinyal üretilecek ve daha sonra devre boyunca dönüştürülecektir. çıktı.
Yakınlık anahtarını ölçmek için multimetreyi nasıl kullanırsınız?
Aynı zamanda bir anahtar olmasına rağmen, bu yakınlık anahtarının ölçümü biraz özeldir, biz doğrudan ölçeriz, kesinlikle hiçbir şeyi ölçemeyiz, çünkü yakınlık anahtarı normal çalışma sırasında bir elektrikli cihaza eşdeğer güç sağlamak için gereklidir. bir güç kaynağına bağlayın ve çoğu DC 24 V'dir. Yani üç telli kablolama sistemi.
Yakınlık anahtarının güç kaynağını verdiğimizde dahili kablolamasını da anlamamız gerekiyor, yine üç telli yakınlık anahtarını örnek alıyoruz, arkadaşların bazı devre bilgilerini bilmek zor değil, yakınlık anahtarını açıp kapatmamız gerekiyor bir transistör ile ilgili, yakınlık anahtarı ana devresi bir nesnenin varlığını algıladığında devrenin içinde açma-kapama değişiklikleri üretecek, böylece yük şeklin altında olacak ve döngünün her iki tarafında kapalı bir döngü oluşturacak! Bu, aşağıdaki şekilde yükün iki ucu arasında kapalı bir devre oluşturacaktır yani yükün her iki tarafına da 24V güç kaynağı eklenmektedir ki bu aslında yakınlık anahtarının çalışma prensibidir.

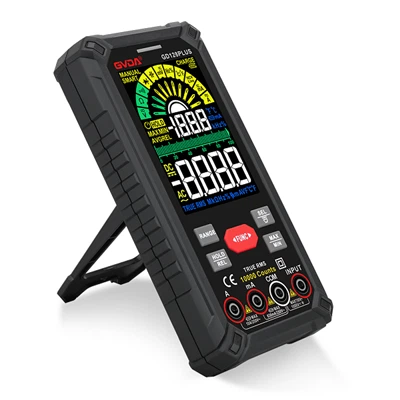

Ve yükün her iki tarafındaki voltajı ölçmek, ölçmek için bir multimetre kullanıyoruz, yakınlık anahtarının açık mı kapalı mı olduğunu bilebilirsiniz.
Yakınlık anahtarlarının farklı formları nedeniyle, gerçek ölçüm için ürün spesifikasyonumuza göre yük tarafı ve güç kaynağının ortak pozitif veya ortak negatif olmasının zorunlu olmadığını lütfen unutmayın.
