Kelepçe ampermetrenin kullanım yöntemini kısaca anlatın
Pens ampermetre olarak da bilinen pens ampermetre, AC akımını ölçmek için kullanılan özel bir elektrikli alettir. Genellikle akımı ölçmek için devrenin sürekli açıldığı durumlarda kullanılır. Günümüzde en yaygın kullanılan araçlar çok işlevli dijital ekranlar veya işaretçi ekranlardır.

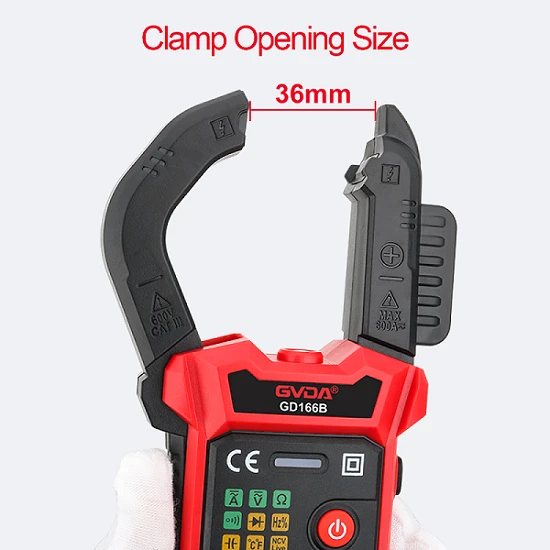

Yukarıdaki şekilde gösterildiği gibi kelepçe ampermetrenin kullanım yöntemi basittir. Akımı ölçerken, çalışan kabloyu pens ampermetrenin kelepçe demir göbeğine klipsleyin ve ardından dijital ekran veya gösterge panelindeki okumayı okuyun. Kullanımı kolay değil mi?
Sadece ölçüm telini kelepçeleyin. Bununla birlikte, dijital pens ampermetrelerin yaygın kullanımı, pens ampermetrelere voltaj, sıcaklık, direnç vb. gibi birçok multimetre işlevi eklemiştir (bazen yukarıdaki şekilde gösterildiği gibi, üzerinde iki prob soketi bulunan kelepçe multimetreler olarak da anılırlar). gösterge paneli). Düğmeyi çevirerek farklı işlevler seçilebilir ve kullanım yöntemi tipik bir dijital multimetreninkine benzer. Bazı benzersiz işlev düğmelerinin anlamları için ilgili kılavuza başvurulmalıdır.
Ayrıca pens ampermetre kullanırken aşağıdaki hususlara dikkat edilmelidir:
1. Uygun bir aralık aralığı seçin ve büyük akımları ölçmek için küçük bir aralık kullanmayın. Ölçülen akım küçükse, akım taşıyan tel birkaç kez sarılıp ölçüm için kelepçeye yerleştirilebilir. Ancak gerçek akım değeri, okunan değerin sarılan bobin sayısına bölünmesiyle elde edilmelidir. Ölçüm tamamlandıktan sonra, bir dahaki sefere güvenli kullanım için ayar anahtarı maksimum aralık konumuna (veya kapalı konuma) getirilmelidir.
2. Ölçüm işlemi sırasında aralığı değiştirmeyin.
3. Devredeki voltajın pens ampermetrenin nominal değerinden düşük olması gerektiğini unutmayın. Yüksek gerilim devrelerinin akımını ölçmek için pens ampermetreler kullanılmamalıdır, aksi takdirde kazalara veya elektrik çarpması tehlikesine neden olabilir.
Öncelikle kelepçe tipi ampermetrenin voltaj seviyesini doğru seçin, görünüm yalıtımının iyi olup olmadığını, herhangi bir hasar olup olmadığını, ibrenin esnek bir şekilde sallanıp sallanmadığını ve kelepçe ağzının korozyona uğrayıp uğramadığını kontrol edin. Sayacın aralığını seçmek için motor gücüne göre nominal akımı tahmin edin.
Ölçüm yaparken kelepçe tipi saatin çeneleri sıkıca kapatılmalıdır. Kapandıktan sonra herhangi bir ses duyulursa çeneler bir kez açılıp sıfırlanabilir. Eğer gürültü hala giderilemiyorsa, manyetik devre üzerindeki bağlantı yüzeylerinin düzgünlüğü kontrol edilmelidir. Toz varsa silinerek temizlenmelidir.
Pens ampermetre aynı anda yalnızca bir faz telinin akımını ölçebilir. Ölçülen tel, kelepçe penceresinin ortasına yerleştirilmelidir ve çok fazlı teller, ölçüm için pencereye sıkıştırılamaz.
Kelepçe ampermetrenin kendisinin düşük doğruluğu nedeniyle, küçük akımları ölçmek için aşağıdaki yöntem kullanılabilir: önce test edilen devrenin kablolarını birkaç kez sarın ve ardından bunları ölçüm için kelepçe ampermetrenin kelepçesine yerleştirin. Bu noktada pens ampermetrenin gösterdiği akım değeri, ölçülen gerçek değer değildir. Gerçek akım, pens ampermetrenin okumasının telin sarıldığı dönüş sayısına bölünmesiyle elde edilen değer olmalıdır.
Kafes tipi asenkron motorun çalışma sırasındaki çalışma akımını ölçün. Akım seviyesine bağlı olarak, güvenli çalışmayı sağlamak ve servis ömrünü uzatmak için motorun düzgün çalışıp çalışmadığını kontrol etmek ve belirlemek mümkündür.
