Manyetik kalınlık ölçerin kısa açıklaması ve çalışma prensibi

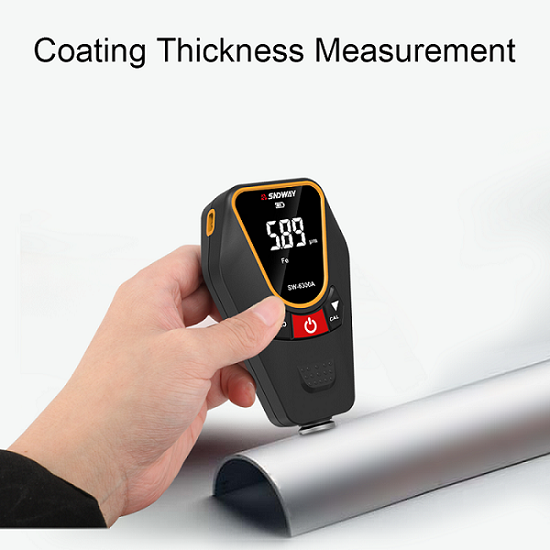

Manyetik kalınlık ölçer entegre bir alet yapısına sahiptir ve tek elle çalıştırılabilir. Elektromanyetik indüksiyon prensibini kullanır ve çeşitli manyetik metal yüzeyler üzerindeki manyetik olmayan kaplama katmanlarının kalınlığını ölçmek için uygundur.
Çelik üzerindeki çeşitli kaplamaların (nikel kaplama hariç), kaplamaların, emayelerin, plastiklerin ve diğer kaplama katmanlarının kalınlığını ölçebilir. Ayrıca çeşitli metal folyoların (bakır folyo, alüminyum folyo, altın folyo vb.) ve metalik olmayan filmlerin (kağıt, plastik vb.) kalınlıklarını ölçmek için de kullanılabilir. Bu cihaz üretim denetimi, kabul denetimi ve kalite denetim denetimi için kullanılabilir. Ulusal standartlara uygun.
İki tip manyetik kalınlık ölçer vardır; birine manyetik kalınlık ölçer, diğerine manyetik indüksiyon kalınlık ölçer denir.
Manyetik kalınlık ölçer, mıknatıs probu ile manyetik olarak geçirgen alt tabaka arasındaki manyetik çekim ve ikisi arasındaki mesafe arasındaki belirli bir orantılı ilişki yoluyla kaplamanın kalınlığını ölçebilir.
Manyetik indüksiyon prensibi, kaplamanın kalınlığını ölçmek için probun ferromanyetik olmayan kaplamadan geçtiği ve demir alt tabakaya aktığı manyetik akının boyutunu kullanmaktır. Kaplama ne kadar kalın olursa, ölçülen akı o kadar küçük olur ve ardından kaplama kalınlığı işleme yoluyla dönüştürülür.
Mıknatıs (prob) ile manyetik olarak geçirgen çelik arasındaki çekim kuvveti, ikisi arasındaki mesafeyle orantılıdır. Bu mesafe kaplamanın kalınlığıdır.
Manyetik kalınlık ölçer prensibi kullanılarak yapılan bir kalınlık ölçer, manyetik bir kalınlık ölçerdir. Kaplama ile taban malzemesi arasındaki manyetik geçirgenlik farkı yeterince büyük olduğu sürece ölçülebilir. Çoğu endüstriyel ürün yapısal çelikten ve sıcak haddelenmiş ve soğuk haddelenmiş çelik levhalardan damgalandığından, manyetik kalınlık ölçerler en yaygın kullanılanlardır.
Manyetik kalınlık ölçerin temel yapısı manyetik çelik, röle yayı, ölçek ve kendi kendini durdurma mekanizmasından oluşur.
Manyetik çelik ölçülecek nesneye çekildikten sonra ölçüm yayı yavaş yavaş gerilir ve çekme kuvveti kademeli olarak artırılır. Çekme kuvveti, emme kuvvetinden biraz büyük olduğunda, kaplamanın kalınlığı, mıknatısın ayrıldığı andaki çekme kuvvetinin kaydedilmesiyle elde edilebilir.
Daha yeni ürünler bu kayıt sürecini otomatikleştirebilir. Farklı modellerin farklı ölçüm aralıkları ve uygulanabilir durumları vardır.
Bu cihazın özellikleri, kullanımının kolay olması, sağlam ve dayanıklı olması, güç kaynağı gerektirmemesi, ölçüm öncesi kalibrasyon gerektirmemesi ve nispeten düşük fiyatlı olmasıdır. Atölyelerde yerinde kalite kontrol için çok uygundur.
