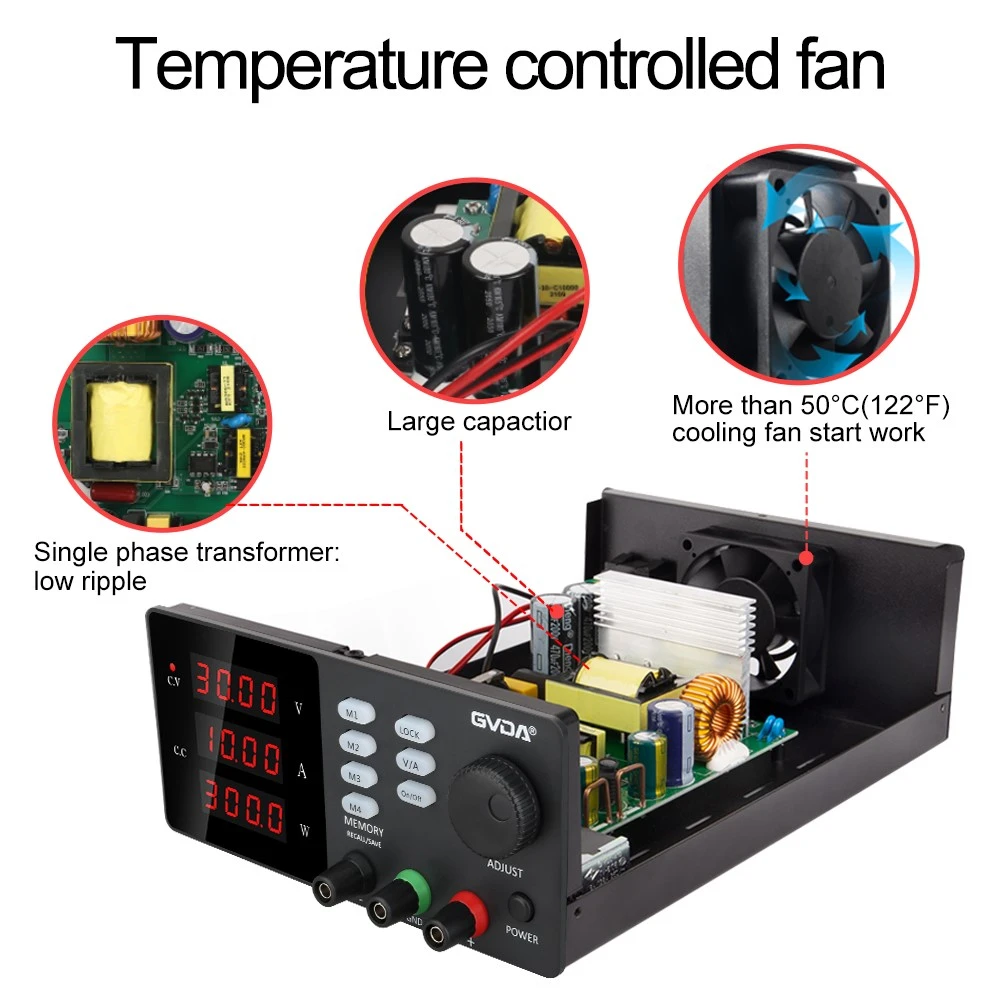

Anahtarlamalı Güç Kaynağına Giriş
Bu belge, Zhang Zhansong'un gelişmiş anahtarlamalı güç kaynağı tasarımına yönelik takviye eğitimi niteliğindedir. Planlanan düzenlemeye dayanarak Shen Gong, transformatör tasarımını açıkladı. Bu makalede, devre çalışma prensibinin açıklanmasına ve tasarım sürecindeki anahtar bileşenlerin hesaplanmasına ve seçimine odaklanılarak transformatör tasarım prensibi kısaca tanıtılmaktadır.
Anahtarlamalı güç kaynağının çalışma sürecini anlamak oldukça kolaydır ve üç belirgin özelliği vardır:
Anahtar: Güç elektroniği cihazları doğrusal bir durumdan ziyade anahtar durumunda çalışır
Yüksek frekans: Güç elektroniği cihazları, yakın güç frekansları yerine yüksek frekanslarda çalışır.
DC: Anahtarlamalı güç kaynakları AC yerine DC çıkışı sağlar ve ayrıca elektronik transformatörler gibi yüksek frekanslı AC çıkışı da yapabilir
Anahtarlama güç kaynağı sınıflandırması:
Anahtarlamalı güç kaynakları, topolojiye dayalı olarak birçok türe ayrılır: Buck Boost ileri geri dönüş yarım köprü tam köprü LLC, vb. Ancak, temel olarak, anahtarlamalı güç kaynaklarının yalnızca iki çalışma modu vardır: ileri: anahtar açıldığında enerji iletme ve geri dönüş : Anahtar kapatıldığında enerji iletir.
Akım kaynağı PWM tek uçlu geri dönüş güç kaynağı
Bu tip geri dönüşlü güç kaynağının avantajları: basit yapı, ucuz fiyat, düşük güçlü güç kaynağına uygun.
Bu tip geri dönüş güç kaynağının dezavantajları şunlardır: küçük güç, genellikle 150W'ın altında, büyük dalgalanma, düşük voltaj yük ayarlama oranı, genellikle yüzde 5'ten fazla.
Bu tür geri dönüşlü güç kaynaklarının tasarımındaki temel zorluk, transformatörlerin, özellikle de geniş giriş voltajına ve çoklu çıkışa sahip transformatörlerin tasarımıdır.
Doğrultucu filtre devresi
AC voltajı BRG1 tarafından düzeltilir ve nispeten saf bir DC voltajı elde etmek için C5 tarafından filtrelenir. C5'in kapasitesi azalırsa çıkış AC dalgalanması artacaktır, bu nedenle uygun bir C5'in seçilmesi sistem kararlılığı açısından çok önemlidir.
Deneyim seçimi: Genel olarak, PFC'siz 380VAC anahtarlamalı güç kaynağı C5, 1.5-2.5uF/w temel alınarak seçilir. Bu standarda göre güç filtreleme gereksinimlerinin büyük çoğunluğu karşılanabilmektedir. Spesifik fark ortam sıcaklığına bağlı olmalı ve sıcaklık yüksek olduğunda kapasitans daha büyük olmalıdır.
Kapasitör C6, doğrultucu köprü komütasyonu sırasında enerji ve devre sağlayan ve güç iletimi girişimi üzerinde önemli bir engelleyici etkiye sahip olan yüksek frekanslı ince film bir kapasitördür.
