Güç Kaynağı Yongalarını Değiştirme Bilgisi

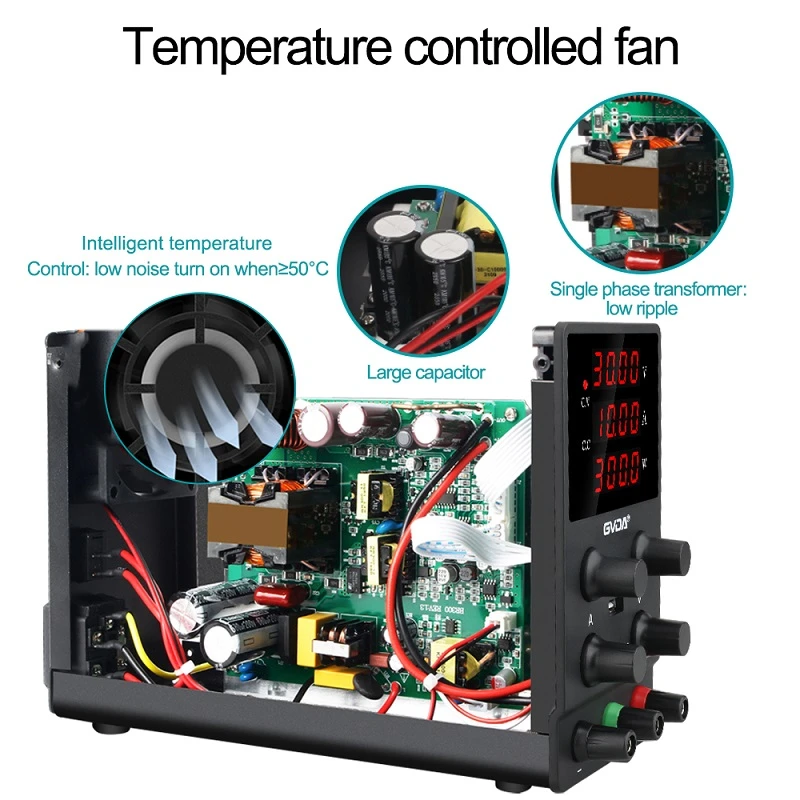

Güç kaynağını değiştirmek için ortak çipler
Darbe Genişlik Modülasyonu olarak kısaltılan Darbe Genişlik Modülasyonu (PWM), analog devreleri kontrol etmek için mikroişlemcilerin dijital çıkışını kullanan oldukça etkili bir teknolojidir. Ölçme ve haberleşmeden, güç kontrolü ve dönüşümüne kadar birçok alanda yaygın olarak kullanılmaktadır.
PFC'nin tam İngilizce adı "Güç Faktörü Düzeltmesi" olup, "güç faktörü düzeltmesi" anlamına gelir. Güç faktörü, etkin gücün toplam elektrik tüketimine (görünen güç) bölünmesiyle elde edilen oran olan etkin güç ile toplam elektrik tüketimi (görünen güç) arasındaki ilişkiyi ifade eder. Temel olarak güç faktörü, elektriğin etkin olarak kullanılma derecesini ölçebilir ve güç faktörü değeri ne kadar büyük olursa, elektrik kullanım oranı da o kadar yüksek olur.
Anahtarlama Güç Kaynağı Kontrol Çipi r7731'in Çalışma Prensibi
Güç kaynağı (başlatma): Çipin VDD pimi, toprağa bir kapasitöre ve giriş voltajının pozitif kutbuna bir rezistöre bağlanır. Açıldığında, giriş voltajı kapasitörü direnç aracılığıyla şarj eder. Kapasitördeki voltaj çipin başlatma voltajının eşiğine ulaştığında çip çalışmaya başlar.
Güç kaynağı (bakım): Enerji tasarrufu sağlamak amacıyla, başlatma direnci nispeten yüksektir ve yalnızca dirençlere ve kapasitörlere güvenmek, çipin normal çalışmasını sürdürmek için gereken akımı sağlayamaz. Bu nedenle, çipe güç sağlamak için yüksek frekans transformatörüne bir güç kaynağı sargısının takılması gerekir. Çip çalışmaya başladığında sargının çıkış voltajı çipe sürekli güç sağlar.
Anahtar sürücüsü: Çip çalışmaya başladığında, GATE pini anahtarı açıp kapatacak şekilde çalıştırır ve her çıkış sargısının bir voltaj çıkışı vardır.
Anahtar tüpü akım tespiti: Anahtar tüpünün kaynağı bir akım örnekleme direncine bağlanır ve örnekleme voltajı çipin CS pinine gönderilir. Akım tasarlanan maksimum değere ulaştığında, CS pin voltajı çip içinde ayarlanan referans voltajdan daha yüksektir ve GATE pin voltajı düşerek anahtar tüpünü kapatır.
Çıkış voltajı geri bildirimi: Çıkış voltajındaki değişiklik, görev döngüsünü kontrol etmek için optokuplör aracılığıyla çipin COMP pinine geri beslenir.
Salınım frekansı: RT pininden toprağa olan direncin büyüklüğü anahtarlama frekansını belirler.
Anahtarlamalı güç kaynağı çipinin içindeki referans voltajı ne için kullanılır?
Bu, genellikle çip tarafından çok kararlı bir voltajla verilen standart bir voltajdır. Stabilize edilmesi gereken çıkış voltajı, devre aracılığıyla bu voltajla karşılaştırılır ve çip, çıkışın çok yüksek veya çok düşük olup olmadığını bilir. Son olarak çıkış voltajı, kararlı çıkış voltajını korumak için bu voltajla tutarlı olacak şekilde ayarlanır.
Bunu aynı zamanda bu güç kaynağının kanunu olarak da anlayabilirsiniz ve çıkış voltajının kaçak olup olmadığı veya yükümlülükleri yerine getirip getirmediği bu standartla belirlenir.
